磁翻板液位計也可稱為磁性液位計、磁性浮子液位計和磁性柱式液位計。由于磁翻板液位計具有結構簡單、觀察方便、不堵塞、不泄漏、安裝方便、維護簡單等特點，能直觀地顯示各種容器中被測介質的液位高度，廣泛應用于石油、化工等工業領域指示和監測液位，這與其原理和優點是分不開的。下面簡要分析下磁翻板液位計的原理和優點。

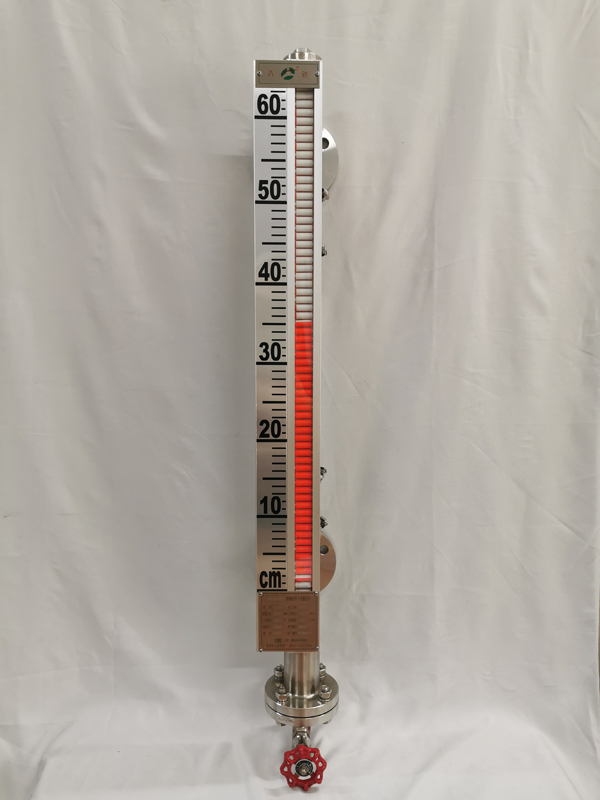

　　磁翻板液位計有一個裝有浮球的空腔，稱為主管或導管。磁翻板液位計通過法蘭或其他接口與容器形成連通裝置，使導管中的液位與容器中的液位處于同一高度。因此，導管中的浮球會隨著容器中液位的升降而升降。為了方便查看液位，在導管外安裝了立柱翻轉顯示器。制造浮球時，磁鋼安裝在浮球的浸沒液體和漂浮部分的連接處。當它和浮球隨液位升降時，其磁性通過導管傳遞給翻柱顯示器，推動磁性翻柱旋轉180度；因為磁性觸發器是由紅白兩個半圓柱體組成的圓柱體，觸發器轉180°時顏色會發生變化，兩種顏色的交界處就是液面的高度[1]。如果需要長距離的信號傳輸，可以加一個與磁翻柱等長的簧片開關和一個發射器。

　　磁翻板液位計導管的設計:

　　側裝式磁翻板液位計導管的設計對其長期穩定運行至關重要。關鍵因素有:①管徑不能過小，管徑與浮子間隙1cm左右；②盡量不要有內襯；③選擇材質成分不低于316L的不銹鋼管；④罐體排水管的直徑應小于浮子的直徑；⑤導管上下兩端采用法蘭密封，便于維護。
